Unity - Component / Controller / Data로 분리된 UI System.

들어가며

이전 프로젝트의  UI 구조에서 느낀 문제점을 개선해보기 위해 시험삼아 만들어본 사이드 프로젝트입니다.

---

문제점

class Page
{
    object pageData; // It can be any other types
    Text titleLabel;

    public void Init(object condition)
    {
    	pageData = SetPageData(condition);
        Refresh();
    }

    public void Refresh()
    {
    	titleLabel.text = GetTitle(pageData);
    }
}

이전 프로젝트에는 다음과 같은 형태로 페이지개체가 설계되어 있습니다 (페이지 개체가 하위 컴포넌트들을 관리하는 방식입니다, 모사 코드이므로 object와 같은 부분들은 적당한  형태를 넣어서 생각해주시면 됩니다). 실제로 그럭저럭 돌아가는 이 페이지 개체의 형태는 무난하고 흔한 모습인데다 눈에 띄는 결함도 없어보이지만, 쓰다보면 다음 문단에서 후술할 몇가지  불편함을 느끼게 됩니다.

---

첫번째 불편함. 페이지 개체에 데이터를 복사해야한다.

상기한 구조에서 Init당시 object condition을 전달하면서 Page개체에 정보를 저장해두었습니다. (pageData) 그리고 각 컴포넌트들은 이 저장된 정보에 기반하여 값을 갱신했습니다.

문제는, 이 condtion에 대한 데이터가 Page외에 따로 존재하고 있었다는 점 입니다. 즉 이 구조에서 Page는 언제나 현재-과거 사이의 condition 데이터를 가지고 있을 수 밖에 없습니다. (=pageData가 항상 최신임이 보장되지 않았습니다)

---

두번째 불편함. 갱신이 수동이다.

public void Refresh()에서 해당 함수가 public으로 열려있다는 것은, 어딘가에서 이 페이지 개체에 접근해 해당 함수를 실행할 수 있도록 했다는 것입니다. 갱신되어야 하는 모든 순간에 잘 갱신이 이루어졌다면 문제가 없었겠지만. 메뉴얼한 모든 옵션은 실수를 전제하고 있기 때문에 불편한 부분이었습니다.

• 이 문제가 Refresh가 늦게 호출되거나 호출되지 않아서, 이름이 조금 늦게 갱신되는 정도라면, 솔직히 큰 문제로 번지지는 않을 것입니다. 하지만 Refresh가 호출되지 않거나 늦게 호출되어서 소모되었어야 하는 재화가 소모되지 않았다고 표시된다면 어떨까요? 눌려선 안되는 버튼이 여전히 누를 수 있다고 표시된다면...? 이렇듯 페이지의 수동 갱신은 매 업데이트마다 이런 파멸적인 오류가 발생할 수 있는 가능성을 내포하고 있는 구조입니다.

---

세번째 불편함. 연관성이 낮은 요소도 한 페이지에 있으면 한번에 갱신된다.





---

핵심 원인

이 문제의 원인은 Data, Component, Refresh(=Aciton)이 한 클래스 안에서 관리되고 있기 때문이라고 판단했습니다. 그리고 이 세 요소를 적절하게 분리해 줄 필요가 있다고 생각했습니다.

개선

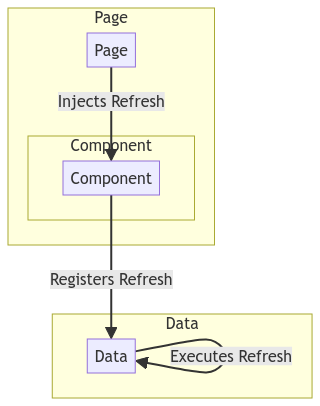

이것을 개선하기 위하여, 한 개체에 담기는 구성요소들을 적절히 분해하였다.

• Page는 각 Component를 Init하면서 각각의 Refresh 규칙을 주입하며.
• 각 Component들은 자신이 바라봐야하는 Data객체에 이 Refresh를 등록한다.
• Data는 자신의 데이터가 변경되면 등록된 Refresh 들을 일제히 실행한다.

각 개체의 세부 구현 내용은 다음과 같다

AData.cs

• SetValue<T>(T value, string targetName)을 통해 값을 변경하며, 등록된 Refresh 실행됨.

public interface IData
{
    public void SetValue<T>(T value, string targetName);
}

public abstract class AData : ScriptableObject, IData, UIObject.IViewData
{
    public abstract void Initialized();

    public ComponentAction RefreshActions { get; } = new();
    public void AddRefreshAction<T>(Action action) where T : class
    {
        if (action == null)
            throw new ArgumentNullException($"ViewBase.InitComponent: component is null");

        RefreshActions.SetAction<T>(action);
    }

    public void RemoveRefreshAction<T>(Action action) where T : class
    {
        if (action == null)
            throw new ArgumentNullException($"ViewBase.InitComponent: component is null");

        RefreshActions.RemoveAction<T>(action);
    }

    public void SetValue<T>(T value, string targetName)
    {
        var propertyInfo = GetPropertyInfo(targetName);
        var fieldInfo = GetFieldInfo(targetName);

        if (propertyInfo != null)
            SetAsProperty(value, propertyInfo);
        else if (fieldInfo != null)
            SetAsField(value, fieldInfo);
        else
            throw new ArgumentException($"ViewData.SetValue: {targetName} is not found");

        Refresh();
    }

    PropertyInfo GetPropertyInfo(string propertyName)
    {
        return GetType()?.GetProperty(propertyName,
            BindingFlags.NonPublic | BindingFlags.Instance | BindingFlags.Public);
    }

    FieldInfo GetFieldInfo(string fieldName)
    {
        return GetType()?.GetField(fieldName,
            BindingFlags.NonPublic | BindingFlags.Instance | BindingFlags.Public);
    }

    void SetAsProperty<T>(T value, PropertyInfo propertyInfo)
    {
        if (propertyInfo.GetValue(this) is not T targetProperty)
            throw new ArgumentException($"ViewData.SetValue: {propertyInfo.Name} is not found");

        if (EqualityComparer<T>.Default.Equals(targetProperty, value))
            return;

        propertyInfo.SetValue(this, value);
    }

    void SetAsField<T>(T value, FieldInfo fieldInfo)
    {
        if (fieldInfo.GetValue(this) is not T targetField)
            throw new ArgumentException($"ViewData.SetValue: {fieldInfo.Name} is not found");

        if (EqualityComparer<T>.Default.Equals(targetField, value))
            return;

        fieldInfo.SetValue(this, value);
    }

    void Refresh()
    {
        if (!this)
            return;

        if (RefreshActions == null)
            throw new Exception($"{this.name} ViewBase.Refresh: page is not initialized");

        RefreshActions.Invoke();
    }
}

UIComponent.cs

• Refresh는 Evaluator(=상태 결정기)와 Draw(컴포넌트 드로우)로 나뉘어서 구성되었음.

public class UIComponent : MonoBehaviour, IPointerClickHandler, IEventSystemHandler
{
    public struct UIComponentInitData
    {
        public Type type;
        public IViewData data;
        public Func<IViewData, ComponentStatus, ComponentStatus> evaluator;
        public Func<UIBehaviour, IViewData, ComponentStatus, UIBehaviour> draw;
        public ViewBase parent;

        public UIComponentInitData(Type type, IViewData data, Func<IViewData, ComponentStatus, ComponentStatus> evaluator, Func<UIBehaviour, IViewData, ComponentStatus, UIBehaviour> draw, ViewBase parent)
        {
            if (type != typeof(TextMeshProUGUI) && type != typeof(Text) &&
                type != typeof(Image) && type != typeof(Button))
                throw new ArgumentException($"UIComponent.Init: type is not Text, Image or Button");

            if (data == null || evaluator == null || draw == null)
                throw new ArgumentNullException($"UIComponent.Init: argument is null");

            this.type = type;
            this.data = data;
            this.evaluator = evaluator;
            this.draw = draw;
            this.parent = parent;
        }
    }


    public ComponentStatus Status = ComponentStatus.Enable;
    [SerializeField] UIBehaviour ComponentBody;
    [SerializeField] ComponentAction Action = new();

    IViewData _viewData;
    ViewBase _parent = null;

    Func<IViewData, ComponentStatus, ComponentStatus> Evaluator { get; set; } = (data, status) =>
        throw new NotImplementedException("Evaluator is not implemented");
    Func<UIBehaviour, IViewData, ComponentStatus, UIBehaviour> Draw { get; set; } = (body, data, status) =>
        throw new NotImplementedException($"Draw is not implemented");

    public void Refresh()
    {
        if (!this) return;

        if (ComponentBody == null || _viewData == null || Evaluator == null || Draw == null)
            throw new NullReferenceException($"{this.gameObject.name} UIComponent.Refresh: component is not initialized");

        Status = Evaluator(_viewData, Status);
        Draw(ComponentBody, _viewData, Status);
    }

    public void OnPointerClick(PointerEventData eventData)
    {
        if (_parent == null ||
            !_parent.IsTop() ||
            _parent.IsPaused)
            return;

        Utility.Logger.Log($"{_parent?.IsTop()} {gameObject.name} UIComponent.OnPointerClick: {eventData.button} button is clicked");

        Action?.Invoke();
    }

    public void Initialized(UIComponentInitData initData)
    {
        var body = transform.GetComponent(initData.type) as UIBehaviour;

        if (!body)
            throw new NullReferenceException($"{this.gameObject.name} UIComponent.Init: body is null");

        SetBody(body);
        SetParent(initData.parent);
        SetData(initData.data);
        SetEvaluator(initData.evaluator);
        SetDraw(initData.draw);
    }

    public void SetBody(UIBehaviour body)
    {
        Debug.Assert(body != null);
        ComponentBody = body;
    }

    public void SetParent(ViewBase parent)
    {
        Debug.Assert(parent != null);
        _parent = parent;
    }

    public void SetData(IViewData data)
    {
        Debug.Assert(data != null);

        if (_viewData != null && _viewData != data)
            _viewData.RemoveRefreshAction<UIComponent>(Refresh);
        else if (_viewData == data)
            return;

        data.AddRefreshAction<UIComponent>(Refresh);
        _viewData = data;
    }

    public void SetEvaluator(Func<IViewData, ComponentStatus, ComponentStatus> evaluator)
    {
        Debug.Assert(evaluator != null);
        Evaluator = evaluator;
    }

    public void SetDraw(Func<UIBehaviour, IViewData, ComponentStatus, UIBehaviour> draw)
    {
        Debug.Assert(draw != null);
        Draw = draw;
    }

    /// <summary>
    ///
    /// </summary>
    /// <typeparam name="T"> 해당 액션을 정의한 클래스의 출처 </typeparam>
    /// <param name="action"></param>
    public void SetAction<T>(Action action) where T : class
    {
        Debug.Assert(action != null);
        Action.SetAction<T>(action);
    }
}

DialogueView.cs (Example)

• 각 컴포넌트 Init시 Evaluator와 Draw을 어떻게 주입하는지 보여주는 예시

public class DialogueView : ViewBase
{
    DialogueViewData DialogueViewData => CoreSystem.SystemRoot.Data.GetData<DialogueViewData>();

    [SerializeField] UIComponent _dialogueText;
    [SerializeField] UIComponent _dialogueButton;

    [SerializeField] TypewriteController _typewriteController;

    public override void Initialized()
    {
        SetDialogueText();
        SetDialogueButton();
    }

    void SetDialogueText()
    {
        UIComponent.UIComponentInitData _dialogueTextInitData = new(
            typeof(TextMeshProUGUI), DialogueViewData,
            ComponentUtility.EvaluatorImmutable,
            DrawDialogueText,
            this
        );

        InitComponent(_dialogueText, _dialogueTextInitData);
    }

    UIBehaviour DrawDialogueText(UIBehaviour body, IViewData data, ComponentStatus status)
    {
        ((TextMeshProUGUI)body).text = ((DialogueViewData)data).CurrentDialogueText;
        return body;
    }

    void SetDialogueButton()
    {
        UIComponent.UIComponentInitData _dialogueButtonInitData = new(
            typeof(Image), DialogueViewData,
            ComponentUtility.EvaluatorImmutable,
            ComponentUtility.DrawImmutable,
            this
        );

        InitComponent(_dialogueButton, _dialogueButtonInitData);

        _dialogueButton.SetAction<DialogueView>(DialogueAction);
    }

    void DialogueAction()
    {
        if (_typewriteController.IsTyping)
        {
            _typewriteController.SkipWriter();
        }
        else
        {
            DialogueViewData.Next();
            if (!DialogueViewData.IsDialogueEnd)
                _typewriteController.StartWriter();
        }
    }
}





기타

현재 진행중인 토이프로젝트 DolgojiAdventure > Scripts / UISystem에서 상세 코드를 확인할 수 있습니다.

GitHub - BaekNothing/DolgojiAdventure: DolgogyAdventure by.baekNothing
